Полукруглые (радиусные) автоматические двери

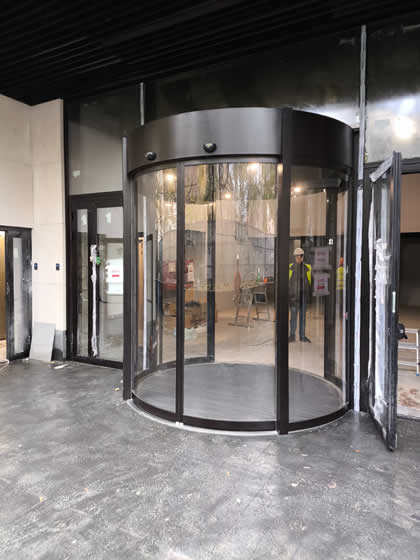

В последние годы растет интерес к так называемым радиусным (полукруглым) автоматическим дверям. Под такими дверями понимаются двери, устанавливаемые на проемы, имеющие цилиндрическую форму с определенным фиксированным радиусом (см. рис. 1). Интерес к таким дверям объясняется тем, что современные строительные технологии позволяют архитекторам и дизайнерам все шире использовать закругленные формы как в фасадах зданий, так и во внутренних интерьерах. Входные группы в этих случаях не обходятся без радиусных дверей, которые несомненно делают их более привлекательными и придают им законченный и элегантный вид.

Однако, широкое применение радиусных дверей всегда ограничивалось следующими сдерживающими факторами:

Предлагаемые нашей фирмой радиусные двери лишены практически всех этих недостатков.

При изготовлении двери используются комплектующие от серийного привода GLASIS-100 (G-100) и створочного профиля G-33, а также комплектующие (специальный крепеж, ролики для ремня и т. п.), приобретаемые в общей торговой сети. Это позволяет решить сразу три из названных выше проблем:

  1. Cущественно снизить срок изготовления (до 3...4 недель),
  2. Cтоимость самой двери снизить до 6000 $,
  3. Cущественно упростить техническое обслуживание и ремонт радиусной двери, т.к. настройка и запчасти для нее ни чем не отличаются от серийной двери G-100.

Эксклюзивными остаются только работы по изготовлению лицевой крышки и гибке несущего профиля для привода, створочного профиля G-33 и общестроительных профилей для изготовления несущей конструкции.

Серийный привод радиусной двери G-100R

Использование серийного привода G-100 в качестве основы для радиусной двери позволило также сохранить все достоинства этого привода:

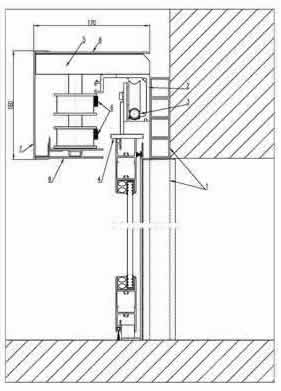

Серийный привод G-100 радиусной автоматической двери

Серийный привод G-100 радиусной автоматической двери

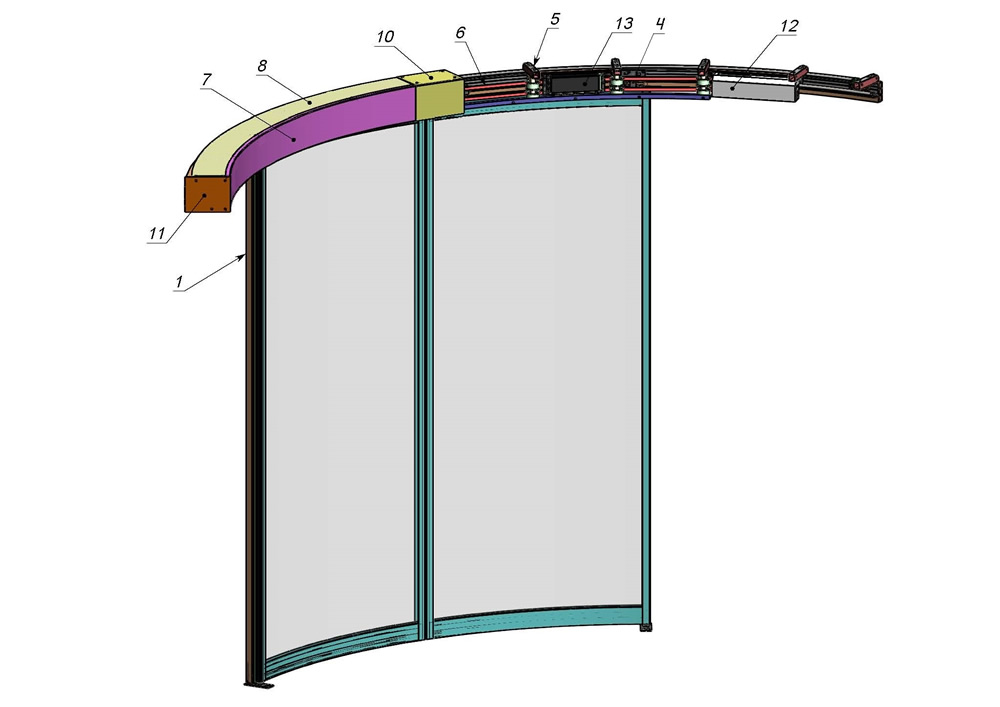

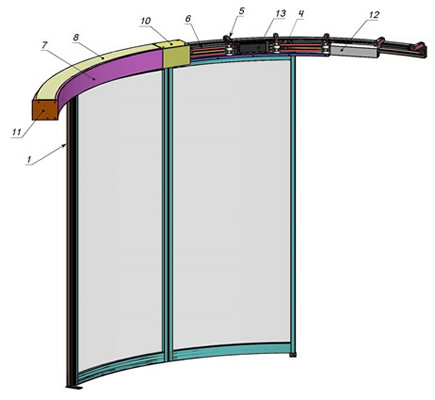

Рис 1. Схема и составные части автоматических дверей и привода радиусных дверей G100R.
1. Несущая конструкция. 2. Несущий профиль. 3. Рельс. 4. Каретка. 5. Кронштейн с роликами. 6. Ремень. 7. Лицевая крышка. 8. Верхняя крышка. 9. Нижняя крышка. 10. Центральная крышка. 11. Торцевая крышка. 12. Моторная секция. 13. Блок управления привода.

Следует отметить, что привод радиусной двери G100R полностью собирается в цеху и в собранном виде отправляется на монтаж. Это существенно снижает сроки монтажа и повышает его качество.
     Важным элементом радиусной двери G100R является несущая конструкция, которая изготавливается в соответствии с ТЗ на проем и может быть установлена заранее при проведении общестроительных работ. Это существенно упрощает задачу сопряжения конструкции двери с элементами проема и выполнение примыканий. Это также позволяет снизить общий срок изготовления и монтажа двери, т.к. в этом случае срок исчисляется не от момента готовности проема, а от момента монтажа несущей конструкции. Такая схема позволяет полностью исключить ошибки, приводящие к несоответствию параметров полученного реального проема размерам заранее изготовленной двери.

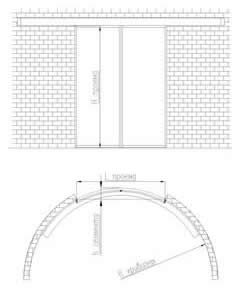

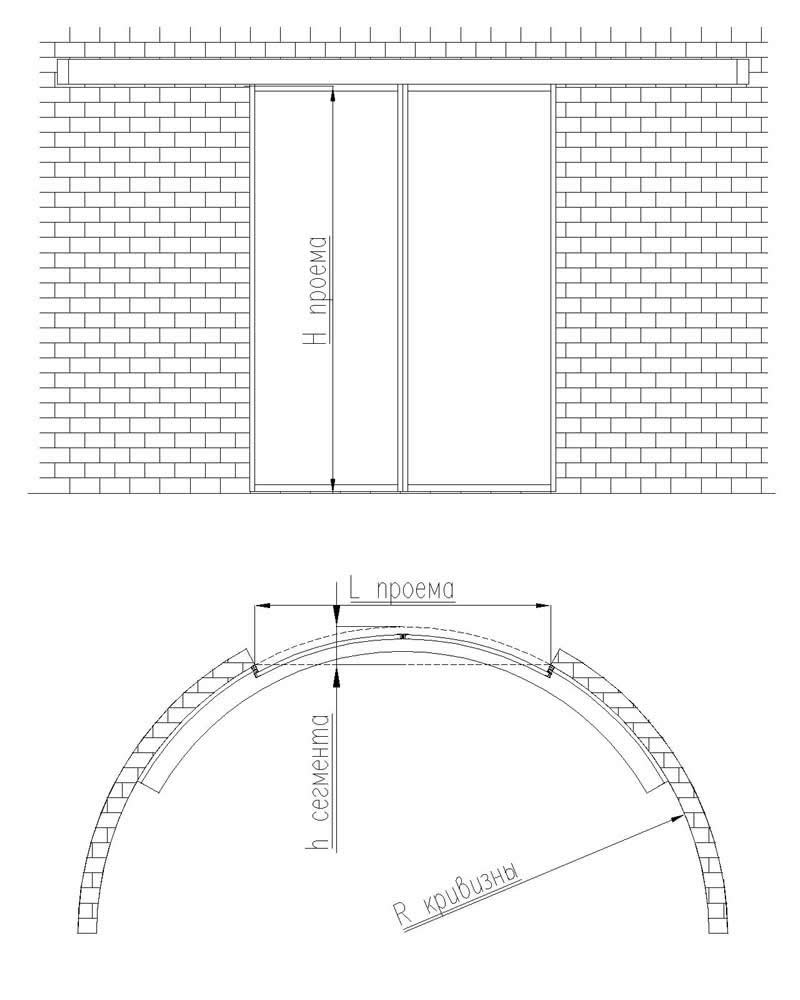

Для изготовления радиусной двери необходимо предоставить
следующие исходные данные (см. рис.):

Данные для расчета стоимости радиусной автоматической двери
  1. Высота проема - Н
  2. Ширина проема - L
  3. Радиус - R цилиндрической поверхности, на которую будет монтироваться дверь (точнее, несущая конструкция двери).
  4. Кроме того, должен быть выбран материал заполнения створок (триплекс 6-8 мм, закаленное стекло 6-8 мм, стеклопакет 22 мм, сэндвич 6-22 мм),
  5. А также дополнительная комплектация привода (виды датчиков движения или элементы системы доступа и безопасности, замок, батарея аварийной работы и т.п.).

Все эти данные учитываются при расчете окончательной стоимости автоматической радиусной двери.

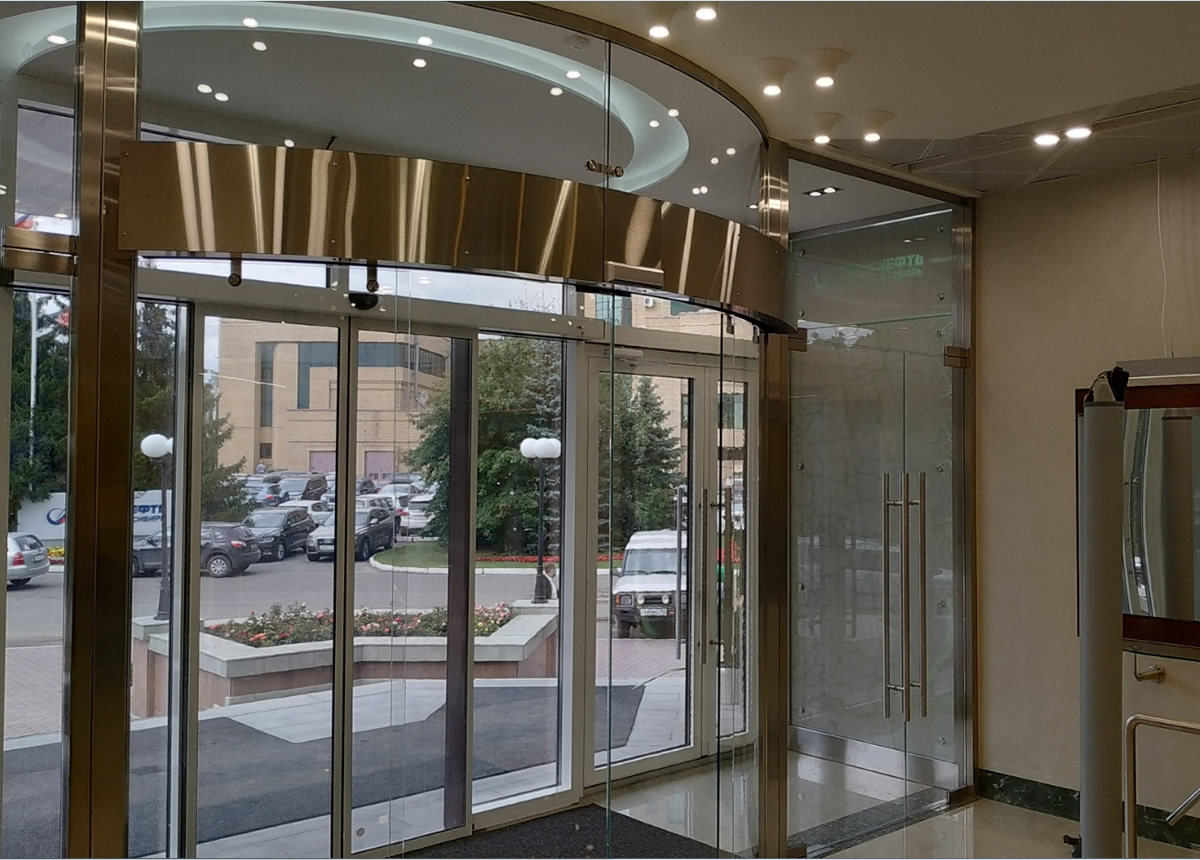

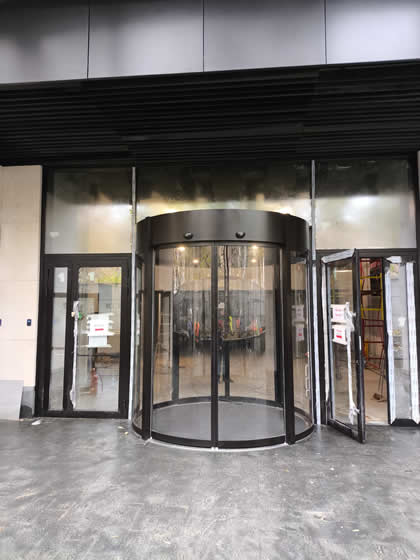

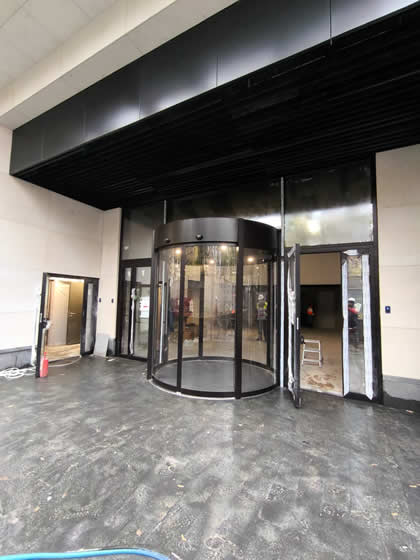

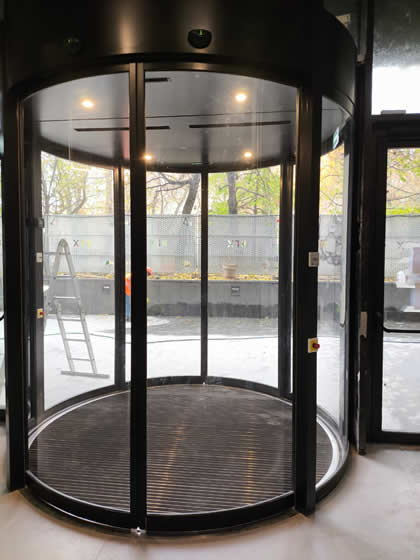

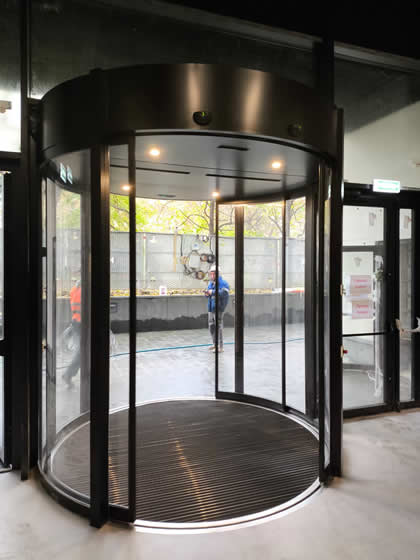

Примеры наших установок
автоматических радиусных (полукруглых) дверей

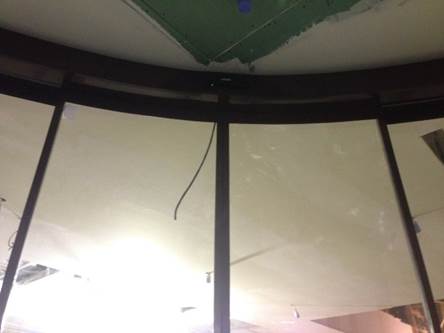

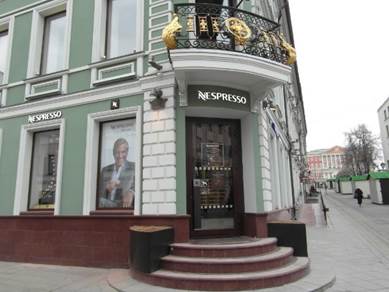

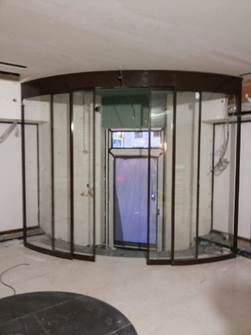

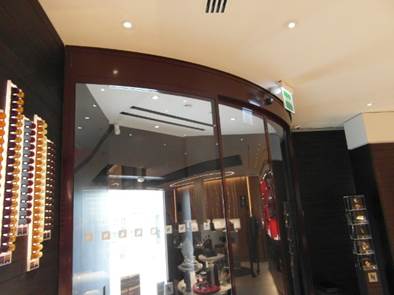

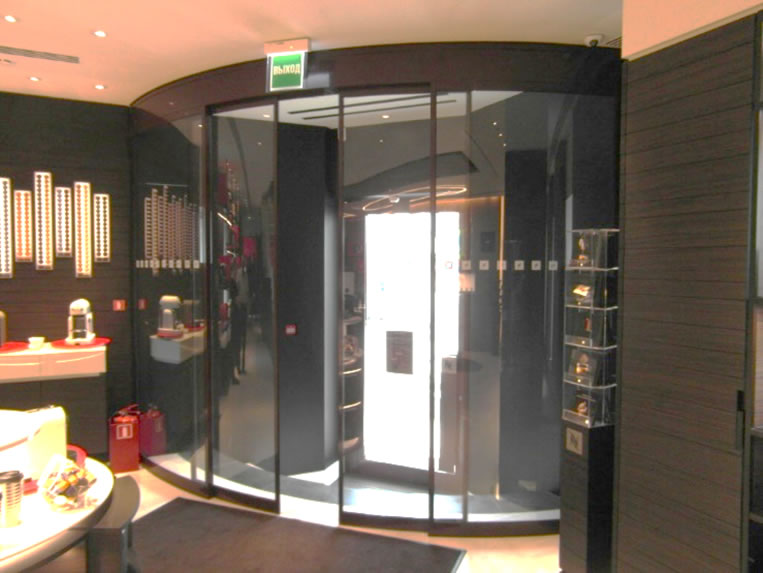

• Кафе "Неспрессо"
г. Москва, ул. Тверская
(апрель 2016 г.)
• Кафе "Неспрессо"
г. Москва, ул. Б. Дмитровка, д.13
(февраль 2016 г.)

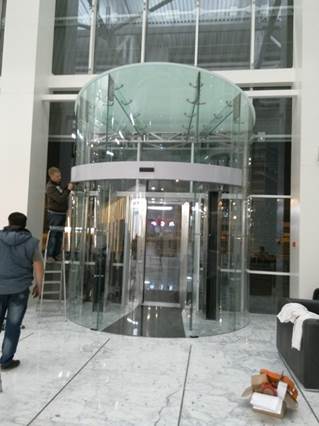

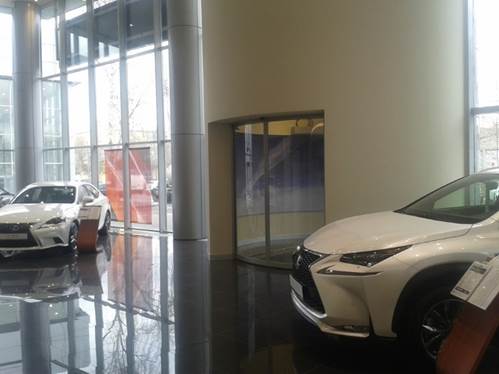

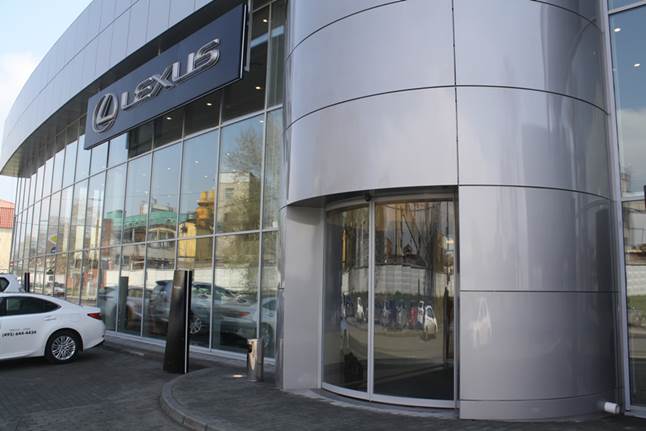

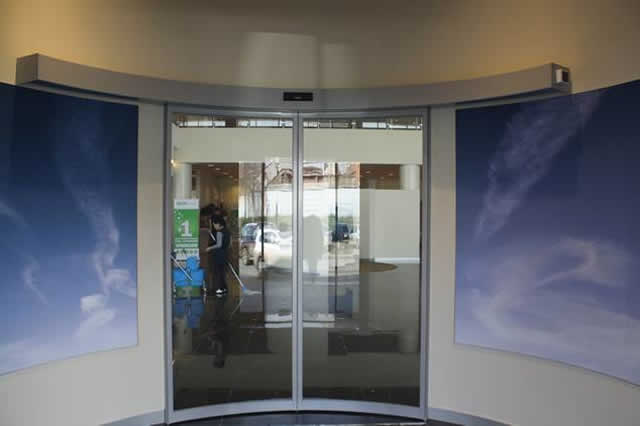

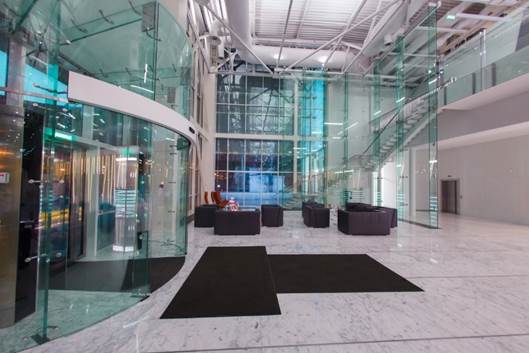

• Автосалон Lexus
г. Москва, ул. Автозаводская, д.22
(сентябрь 2015 г.)
Автосалон Лексус

• Элитный отель "ГРУМАНТ"
г. Тула
(сентябрь 2015 г.)
Автоматические радиусные двери в отеле Грумант, г. Тула

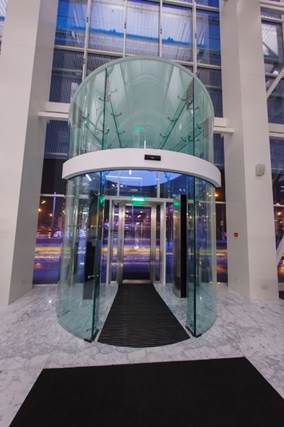

• Автосалон Лексус
г. Москва, ул.1-я Магистральная, 13
(апрель 2015 г.)
Входная группа с радиусными дверями
Автосалон "Лексус"
Стеклянные радиусные двери

• Головной офис БИН-БАНКа
г. Москва, Известковский пер. д.3
(2013 г.)
Радиусные автоматические двери
Входная группа с радиусными автоматическими дверями
Тамбур входной группы с полукруглыми автоматическими дверями
