Подъемники для погребов.
Грузовой подъемник для спуска и поднятия грузов в/из погреба дома, дачи, кухни кафе и ресторана.

В последнее время широкое распространение получили пластиковые и бетонные погреба в виде моноблоков, монтируемых на участке частного дома или дачи за 1-2 дня.

Полностью герметичный, снабженный принудительной вентиляцией, такой погреб круглый год позволяет хранить продукты и заготовки при температуре 4-8°C без каких-либо затрат.

Для более комфортной работы с таким погребом, куда постоянно приходится то спускать, то поднимать заготовки, наша компания разработала специальный грузовой миниподъемник (ГМП).

При разработке конструкции такого миниподъемника было учтены следующие особенности модульных погребов:

1. Стесненные условия внутри погреба,
2. Ограниченные размеры входного люка в погреб (как правило Ш х Д: 60…80 х 100…120 см),
3. Необходимость наличия лестницы на входе в погреб,
4. Наличие внешнего люка не позволяет мачте подъемника выступать за уровень пола.

Модели грузовых миниподъемников

Были созданы несколько видов моделей ГМП, основные параметры которых сведены в единую таблицу, приведенную в разделе Цены

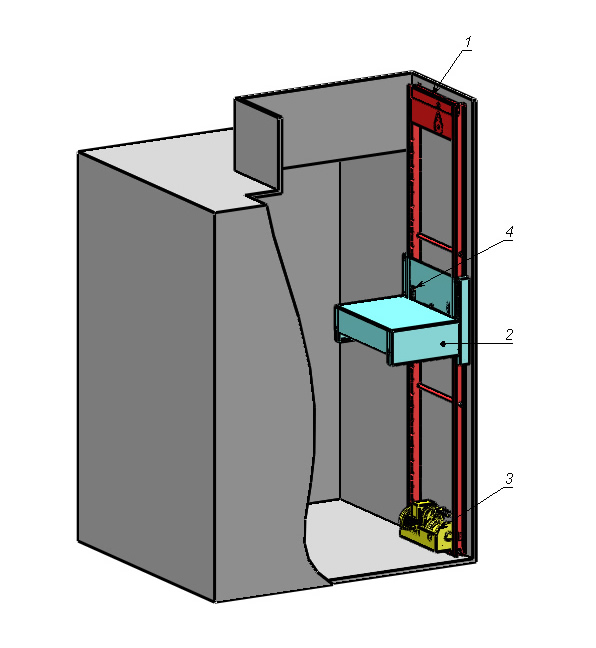

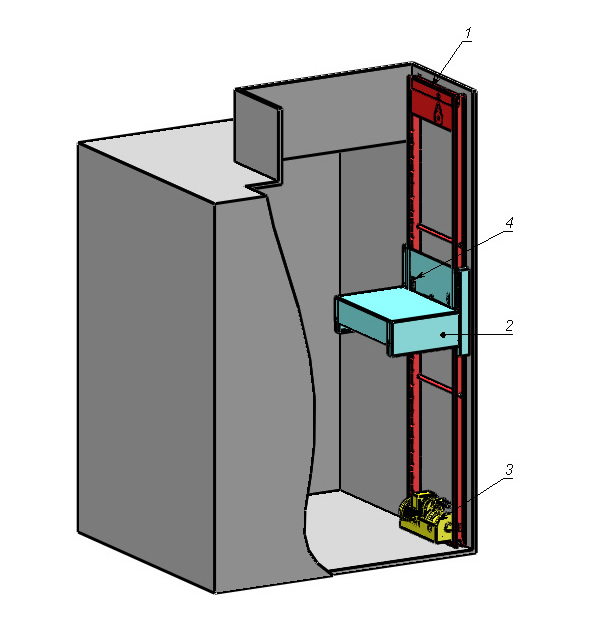

Грузовой миниподъемник вертикальный Мачта, Грузовая платформа, настил несъемный, Грузовая лебедка, Устройство блокировки при обрыве троса.

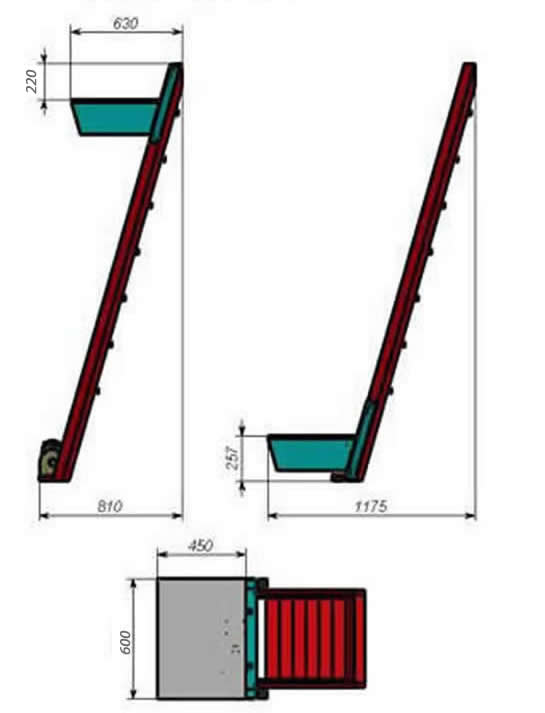

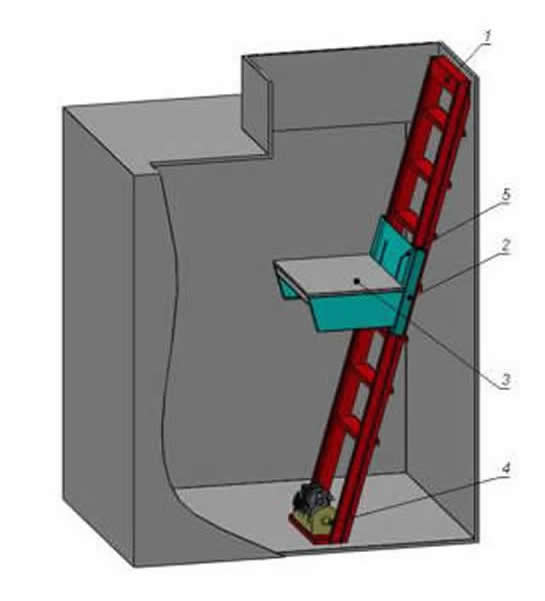

Особенности конструкции ГМП-Н: - все детали изготовлены из оцинкованной стали толщиной 2 мм, - угол наклона мачты может быть 0°, 8° и 15°, - точки крепления ГМП-Н расположены только внизу (в основании лебедки) и вверху (в оголовке мачты), - платформа ГНП-Н имеет съемный настил (для освобождения прохода по лестнице при нештатных ситуациях). Технические характеристики Потребляемая мощность 1000 Вт, Грузоподъемность лебедки 250 кг, Скорость подъема 20 см/сек, Устройство защиты от обрыва троса (контроль натяжения троса), Концевики верхнего и нижнего положений, Проводной пульт управления, Блок радиоуправления с брелком (опция)

Презентация подъемника на выставке Акватерм Москва - 2020

Особенностью предыдущих моделей ГМП-В и  ГМП-Н является наличие уступа у грузовой платформы 22 см (в верхнем положении настил не доходит до оголовка мачты 22 см). Такой вариант весьма удобен, когда погреб установлен на улице и его горловина выступает над уровнем земли на 20…30 см.

Если погреб расположен в помещении и его горловина находится на уровне пола, то этот уступ не желателен.

Для решения этой задачи, а также для улучшения эксплуатационных характеристик грузовой платформы   были разработаны новые типы конструкций ГМП :   ГМП-10,  ГМП-9,  ГМП-Т и ГМП-8.

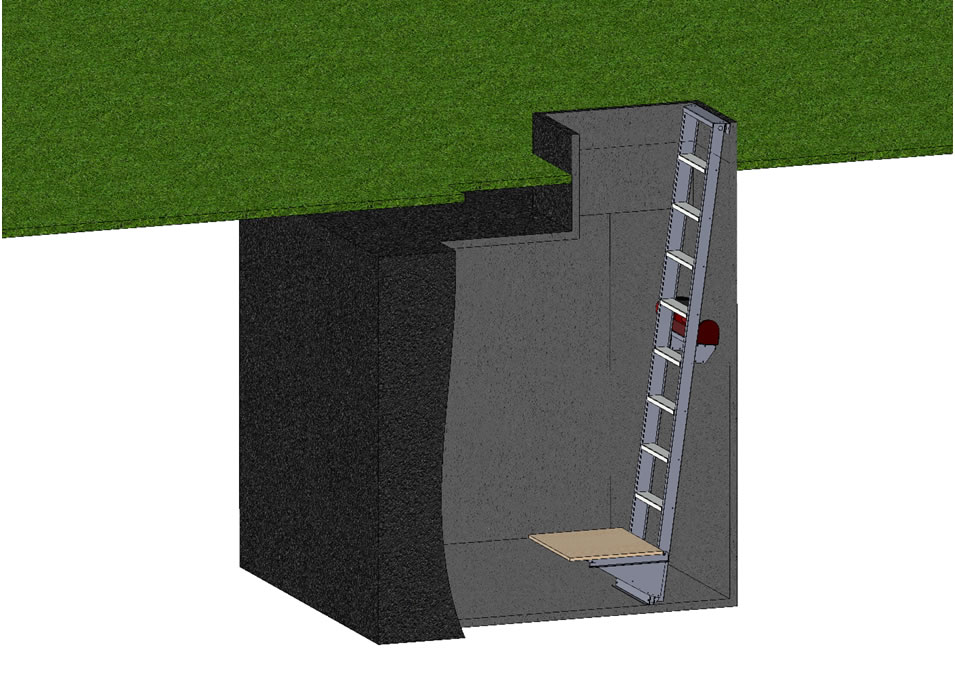

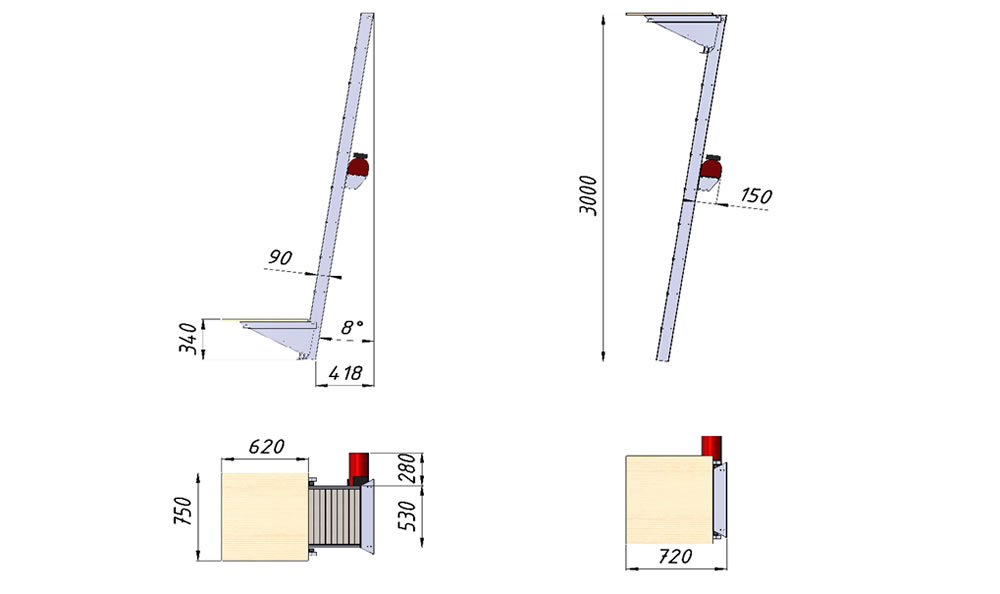

ГМП-10

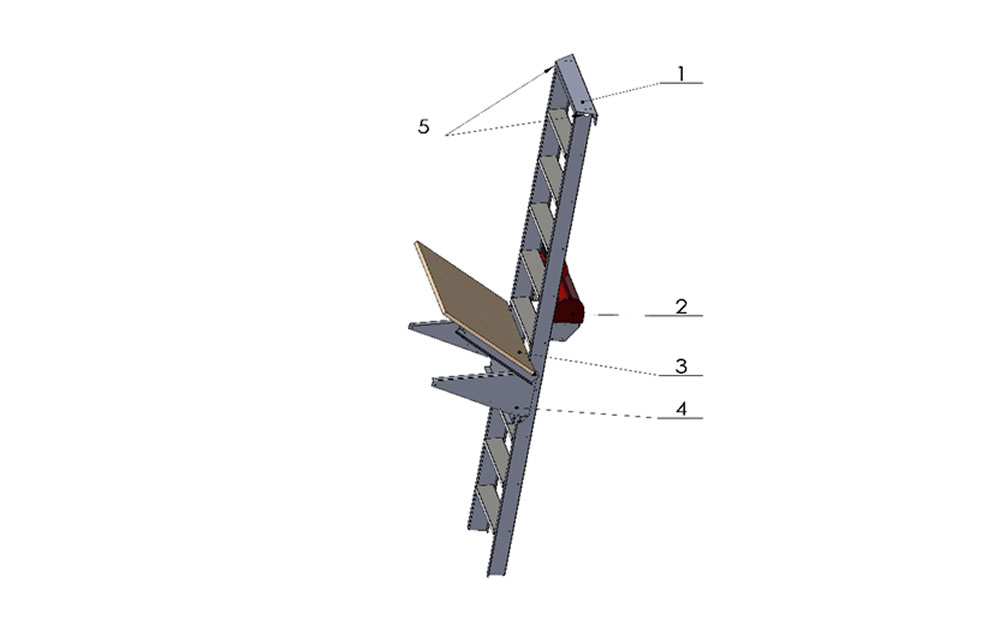

1 - мачта 2 - лебедка с 2-мя тросами 3 - съемный настил 4 - грузовая платформа 5 - 2 троса (с левой и правой стороны мачты)

 Особенности:
- Все детали подъемника изготовлены из оцинкованной стали толщиной 2,5 мм.
- Усиленная мачта с направляющими 90 мм имеет ступени шириной 90 мм (такие же, как у ГМП-Н).
- Для обеспечения безопасности в ГМП-10 применено уникальное решение - лебедка с 2-мя тросами (подробнее см. Вопросы-ответы).
- Грузовая платформа новой конструкции имеет каретку с 12-ю роликами, которые обеспечивают безлюфтовое движение по направляющим.

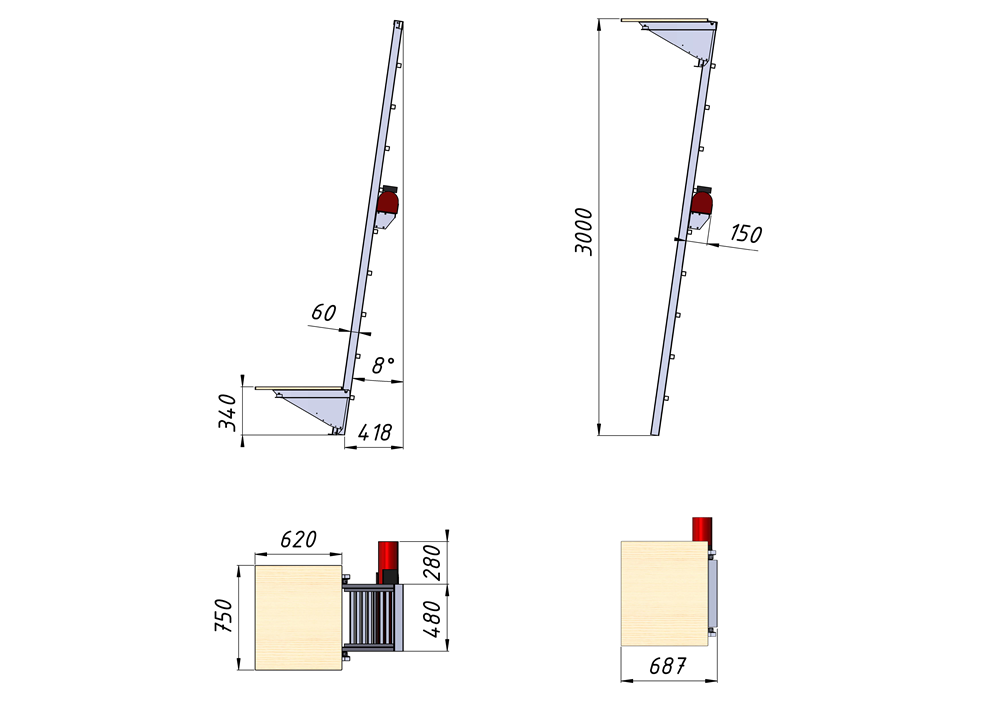

- Легкосьемный настил из влагостойкой ламинированной фанеры 15 мм в стандартном варианте имеет габариты 750х620 мм (возможны другие варианты настила).
   Для освобождения прохода по лестнице он может быть удален вручную, предварительно повернув блокирующие флажки .
- Конструкция платформы позволяет устанавливать мачту с любым углом наклона  (от 0 до 45 °.
   При этом помимо стандартных точек крепления внизу и вверху мачты могут быть установлены дополнительные кронштейны по всей длине мачты.
- Лебедка может быть установлена на любой высоте мачты, например, под потолком погреба.

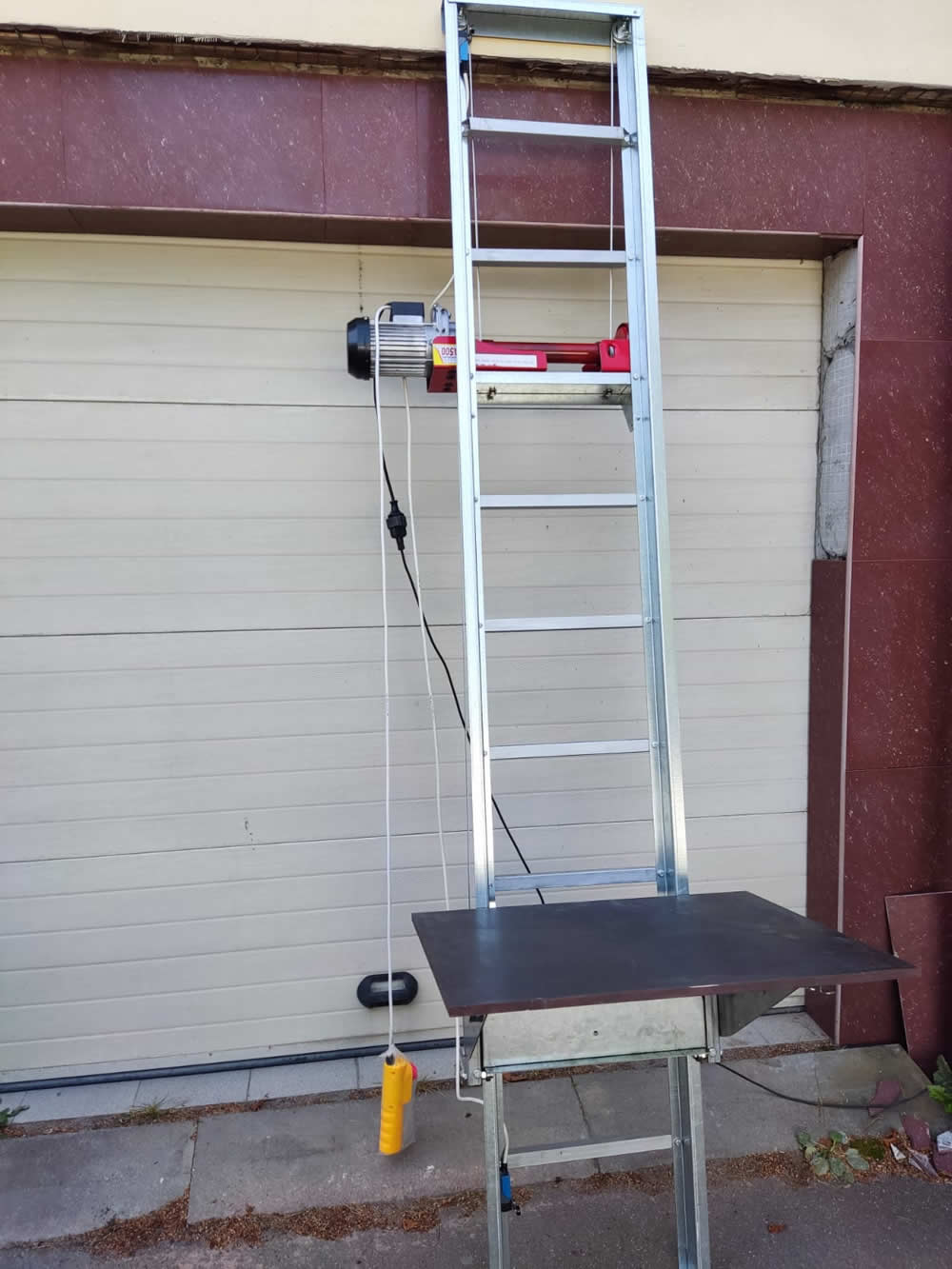

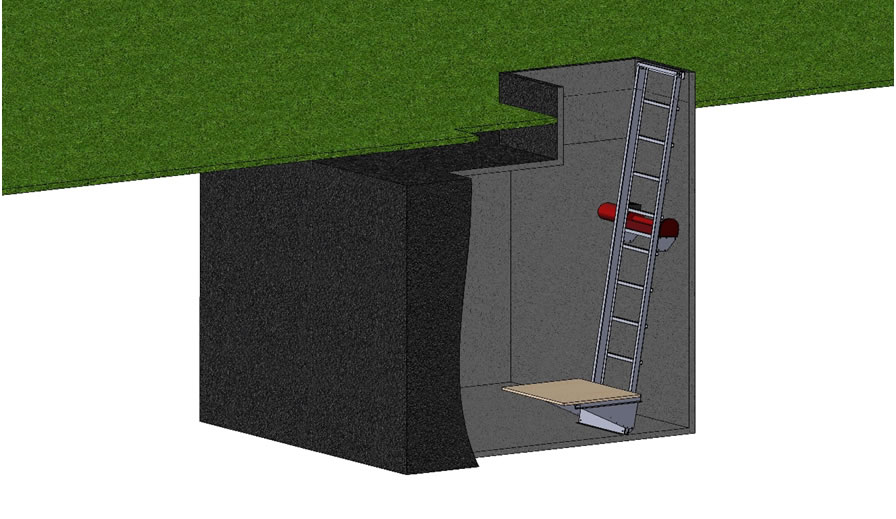

ГМП-9

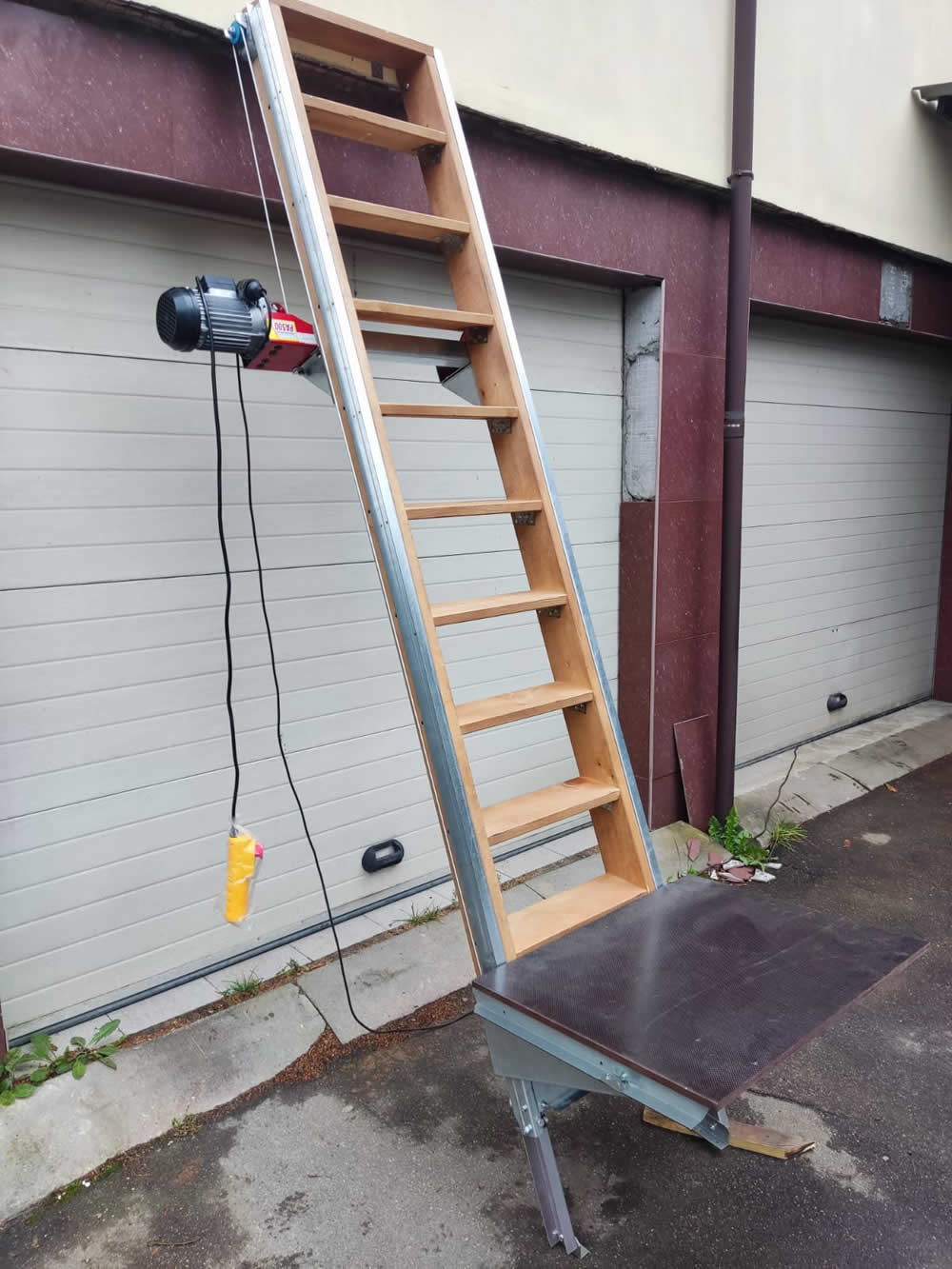

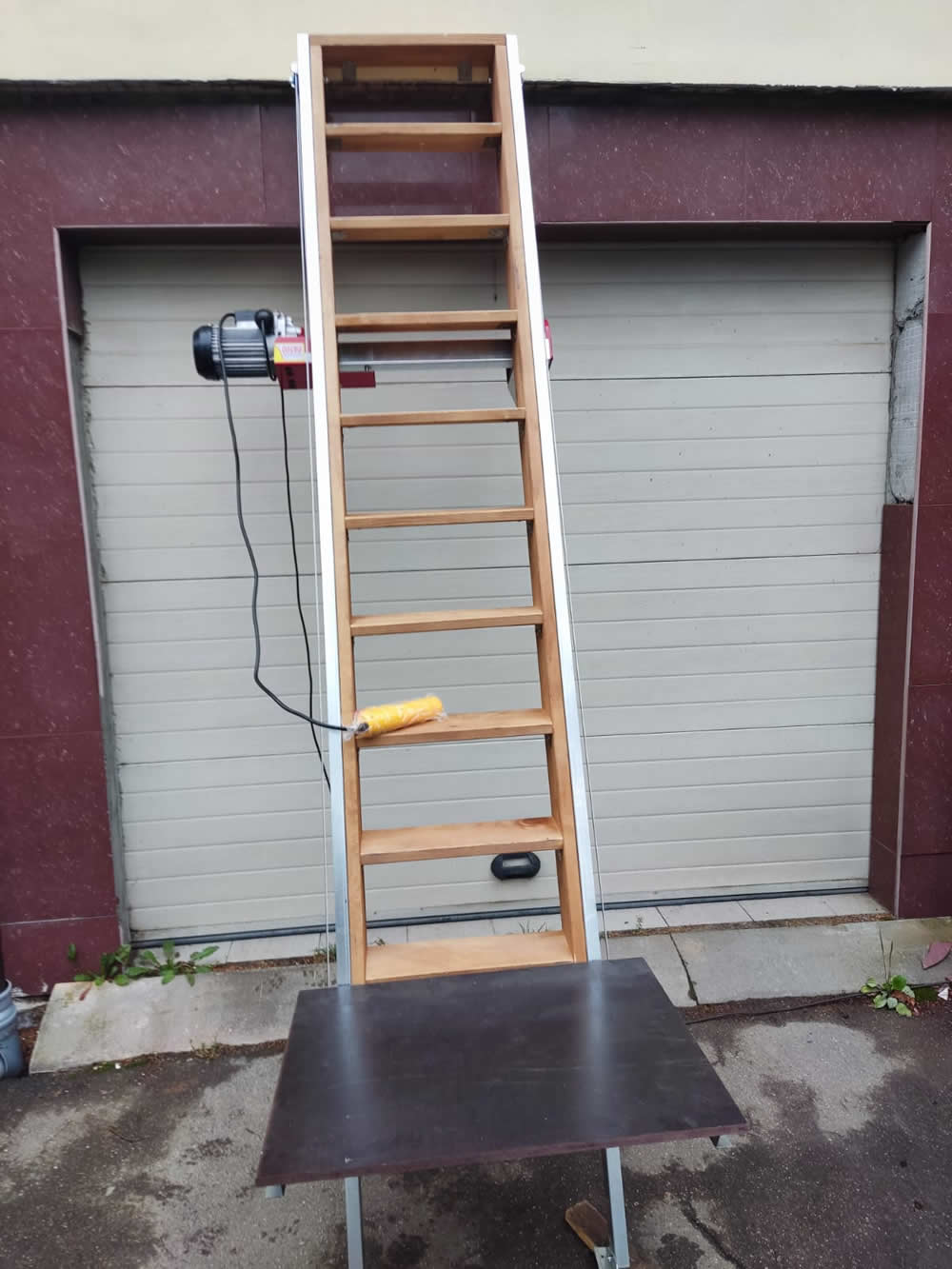

ГМП-9 может быть использована как накладной вариант подъемника на существующую лестницу. Причем лестница может быть изготовлена из любого материала (из дерева, металла, бетона) и иметь любой наклон.

  Особенности:
- Направляющие имеют ширину 60 мм,
- Ступени выполнены из трубы 30х30 мм.

ГМП-Т

 Это вариант ГМП с телескопической мачтой.
   Особенности:
1. Предназначен для погребов с высокими горловинами, которые перекрываются дополнительными люками (шторками) для уменьшения теплообмена и образования инея. При этом верх мачты закрепляется в самой нижней части горловины погреба.
2. Платформа вместе с телескопической частью может подниматься выше крепления оголовка мачты на 1.5 метра. Это позволяет выносить груз на удобную высоту погрузки-разгрузки ( до 80 см от пола).
3. Внизу настил платформы опускается практически до уровня пола. Это особенно важно для случая низкого потолка в подвале.
4. Для обеспечения безопасности применена лебедка с двумя тросами.
5. Лебедка может быть установлена как внизу мачты, так и под потолком подвала.

ГМП-8

Это самый бюджетный вариант подъемника, предназначенный исключительно для подъема грузов через специальный грузовой проем в погребе. Он изготавливается на базе конструкции ГМП-9 и имеет следующие отличия:

1. Не имеет ступеней,
2. Настил несъемный,
3. Лебедка с 1 тросом,
4. Нет механизма блокировки платформы при обрыве троса.

ГМП-8В

Это такая же конструкция, как ГМП-8, только лебедка расположена не внизу, а в верху под первой ступенькой лестницы.
   Особенность:
 Для монтажа такой конструкции необходимо предусмотреть нишу под мотор лебедки размером ДхГхВ = 10х15х20 см слева или справа от габарита мачты.
