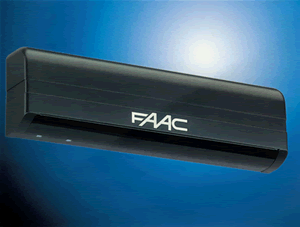

Активный инфракрасный датчик HFMP1

Описание в формате PDF

МАКСИМАЛЬНАЯ БЕЗОПАСНОСТЬ Специально для обеспечения максимальной безопасности автоматических дверей HFMP1 позволяет заменить фотоэлементы, выполняя их функцию, и определяет движение.

ВРЕМЯ ПРИСУТСТВИЯ Датчик определяет нахождение человека (предмета) в соответствии с установленным временным интервалом. Автоматические двери закрываются если человек (предмет) остается неподвижным дольше, чем указанное время. Период может быть назначен в 2, 15, 60 с или ?.

РАЗДЕЛЬНЫЙ КОНТРОЛЬ Две внешних и три внутренних полосы могут регулироваться отдельно. Одна из внутренних полос контролирует непосредственно зону раздвижных дверей. Две внешних полосы контролируют движение, и все три внутренних полосы определяют присутствие.

ПРОЦЕДУРА НАЧАЛЬНЫХ УСТАНОВОК Данная диагностическая процедура производится всякий раз при включении прибора автоматически. Она необходима для проверки зоны прохода.

ТЕХНОЛОГИЯ И ПРИНЦИП ДЕЙСТВИЯ Цифровая электроника контролируется микропроцессором. Передатчик (светодиод) излучает в инфракрасном диапазоне. Приемник постоянно контролирует уровень отражения. Как только он изменяется, приемник активирует открытие двери.

Размеры

Зона обнаружения

Вид спереди
Вид сбоку (макс)
Вид сбоку (мин)
4 внешних ряда могут быть отключены один за другим с помощью DIP–переключателей Угол 2 внешних и 3 внутренних рядов может регулироваться раздельно с помощью механи- ческих регуляторов

Регулировка ширины

Вид сверху (макс) высота=2200

Технические характеристики HFMP1

Тип Определение присутствия и движения
Технология Активный инфракрасный и микропроцессор
Высота установки (максимальная) Макс. 3,2 м
Регулировка чувствительности С помощью потенциометра
Регулировка глубины обнаружения
1) Механическая 2 внешних ряда от 00 до 100 с помощью механического регулятора глубины 3 внутренних ряда от 00 до 100 с помощью механического регулятора глубины внутренние и внешние ряды могут регулироваться раздельно
2) Электрическая Возможен выбор различных типов обнаружения (в зависимости от контролируемого пространства) с помощью 4 DIP-переключателей
Регулировка ширины Использование масок обнаружения (для одиночных или двойных дверей, широкий или узкий сегмент и т.д.)
Функция самодиагностики Активная или пассивная –выбирается с помощью DIP переключателя
Шумоподавление Нормальный или «снежный» режим (используется во время снегопадов и при других экстремальных условиях окружающей среды)
Частота Возможен выбор 4 различных частотных режимов
Питание От 12 до 32В постоянный/ переменный ток ±10%
Потребление электроэнергии 12 В пост.: 1,5 ВА макс 12 В перем.: 80 мА макс 24 В пост.: 2,0 ВА макс 24 В перем.: 50 мА макс
Выход Реле C, 50В перем., 0,1А (нагрузочный резистор)
Таймер присутствия 2, 15, 60 сек
Температура окружающей среды От -20°C до +60°С
Вес  0,250 кг
Включено в комплект Кабель, крепежные шурупы, пластина крепления, инструкция по установке
